Katlu sildīšana:
var darbināt ar tvaiku, tieša uguns, tvaika sildīšanas spole iekšpusē
Netieši, ar tvaiku joprojām uzkarsēts katls no iekšpuses izskatās pavisam savādāk. Apakšdaļa var būt nedaudz koniska virzienā uz centru, lai destilācijas atliekas (pot ale) varētu viegli izplūst caurulē. Pirmajām netiešajām apkures sistēmām tika izmantotas vienkāršas čūskas formas caurules. Tie skrēja tuvu apakšai un sienām, lai saglabātu sildošo efektu no ārpuses un apakšas, tāpat kā tieši apsildāmajos destilētājos.
Siltumizolācijas slāņa pārklājums katla ārpusē:
Ir četri galvenie augšējo katlu destilācijas veidi:
Pot Stilla augšējā daļa
Augšējā attēlā redzamo destilatoru var uzskatīt par katra katla destilācijas prototipu. Augšējā daļa sastāv no četrām pamata zonām. Pirmais ir sfēriskais vāks A, kas pārklāj katlu no augšējās puses. Konusveida un garais kakls C ir piestiprināts pie vāka, izmantojot starpsavienojumu B. Line E ir savienota ar kaklu ar izliekumu D.
Dzesēšanas kondensators:
Materiāls: T2 varš;
Stils: čaulas un caurules tips (kolonnas tips), iekšējās vara caurules, ar vairāk deflektoriem vidū, spirta gāze iet caur korpusa pusi, un dzesēšanas ūdens iet caur caurules pusi;
Idealizēts īru skotu viskija katls Still spirta rūpnīcas pabeigtās sistēmas visa ražošanas līnijas aprīkojuma saraksts
|
Iesala tvertne (pēc izvēles) |
Konveijera sistēma graudu transportēšanai uz dzirnavām Izmērāms un regulējams ātrums/apjoms |
|
Grist Mill |
Āmurs/rullītis (2/4)? >750 kg/h, ja tiešā veidā tiek padots smalcināšanas ierīcē Sprādzienizsardzība |
|
Augstas stiprības magnētisko daļiņu noņemšanas līdzeklis |
Augšsliežu/konveijera sistēma transportēšanai tieši uz smalcināšanas ierīci vai smilšu tvertni Putekļu samazināšanas kontroles sistēma |
|
Grist Bin |
Atbilstoši izmēriem, lai noturētu vienu pilnu slodzi smalcināšanas ierīcē Griestu plūsmas ierobežotājs |
|
Mashing ierīce |
Mash/Lauter Tun |
|
Temperatūras monitors un regulējams: |
Apkure un dzesēšana |
|
Grist mitrinātājs |
Paštukšošanas/graudu skrāpis (automātiski/manuāli?) Augsta griezes momenta maisītājs/graudu gultnes grābeklis ar pozitīvu inversijas kontroli (nesaspiežot) un VFD ātruma kontroli Noņemams mākslīgais dibens plašai tīrīšanai |
|
CIP |
Recirkulācijas/Vorlauf sistēma Izsmidzināšanas sistēma (Spēja iegūt no vājas misas tvertnes) Iestatiet vācu/mušu izsmidzināšanai Automatizēta vadības sistēma (temperatūras, laiki, apjomi, receptes (recirc utt.) Graudu tekne un izlietotie graudi/ievilces lūka Zem viltus apakšējā spiediena atbrīvošanas sistēmas |
|
Gravitācijas pastiprināta izsmidzināšana (GIS)/vāja misas tvertne |
Ietilpība=Mash Tun Temperatūras kontrole Apšuvums/izolēts |
|
Karstā dzēriena tvertne (pēc izvēles) |
Atkarībā no ūdens padeves un filtrēšanas/attīrīšanas iespējām |
|
Mash house darba platforma |
(Pēc izvēles, ja nepieciešams) |
|
Misas sūknis |
VSD |
|
Siltummainis (lai atdzesētu misu pirms FV sasniegšanas) |
Iepriekš filtrējiet, lai samazinātu daļiņas, kas piesārņo sistēmu |
|
Plūsmas mērītājs |
(Precīza misas tilpuma uzraudzība) |
|
Rauga tvertne |
(Neobligāti) |
|
Minimālā 5 procentu FV jauda |
|
|
CIP |
Temperatūras kontrole |
|
Rauga sūknis |
(Neobligāti) |
|
Zema bīde (diafragma?) |
|
|
Fermentētāji (4-12) |
(Mazgāšanas destilācijas jauda) Uzstādīti maisītāji nogulsnes maisīšanai vajadzīgajās receptēs |
|
Dzesēšanas jaka |
Izolēts (pēc izvēles) |
|
Plauktu porta līnija ar vārstu |
(Receptēm, kurās nav nogulsnes) |
|
CIP |
Temperatūras kontroles sistēma Higiēnas paraugu ņemšanas vārsts Drenāžas līnija ar vārstu Augšpusē uzstādīta stikla lūka Spiediena/vakuuma atlaišanas vārsts Sanitārā līmeņa caurule |
|
Mazgāšanas sūknis (x2, ja nav gravitācijas padeves) |
|
|
Mazgāšanas lādētājs |
Mazgāšanas destilācijas ietilpība = Siltuma apmaiņas sistēma, lai atgūtu siltumu no alus alus un uzsildītu mazgāšanu pirms uzlādes Sagriezts, lai ļautu mazgāšanai padevi pēc gravitācijas (pēc izvēles) |
|
Mazgāt Still 2600L |
Tilpums ~2600L darba jauda Apkures kontrole Ārējais siltuma apmaiņas siltuma avots (pēc izvēles) vai Steam Jacket/Bain Marie Laterna joprojām virzās, lai palielinātu tvaiku turbulenci, vara kontaktu, atteci un katalītisko esterificēšanu Dubultais skata stikls uz kakla/galvas Extended (>4 m gara roka) Neskaidrs apvalks un caurules kondensators Temperatūras un plūsmas kontrole Iespēja ņemt destilāta paraugus kvalitātes kontroles nolūkos Pretsabrukšanas aparāts 4500 mm lūka (Stikla durvis ar logotipu pēc izvēles) Deflemators vai jaka kakls, lai nodrošinātu regulējamu atteces kontroli Automatizēta vadības sistēma (temperatūras, laiki, tilpumi, receptes) |
|
Zema vīna uztvērējs |
⅓ Mazgāšanas destilācijas ietilpība Spēj uzglabāt augstas izturības alkoholu |
|
Zema vīnu satura sūknis (2 reizes, ja tiek izmantota zema vīna viendabīguma tvertne) |
IECEx elektriskā standarta reitings (sprādziendroša) |
|
Zemo vīnu viendabīguma tvertne (pēc izvēles) |
10 x zemo vīnu tvertnes tilpums Spēj uzglabāt augstas izturības alkoholu |
|
Lādētājs (pēc izvēles) |
Spirit Still kapacitāte Paaugstināts, lai ļautu gravitācijai ieplūst garā klusā stāvoklī (pēc izvēles) Spēj uzglabāt augstas izturības alkoholu |
|
Spirit Still 1250L |
Tilpums ~1250L darba jauda Apkures kontrole Tvaika jaka/Bain marie Laterna joprojām virzās, lai palielinātu tvaiku turbulenci, vara kontaktu, atteci un katalītisko esterificēšanu Extended (>4 m gara roka) Neskaidrs apvalks un caurules kondensators Temperatūras un plūsmas kontrole Iespēja ņemt destilāta paraugus kvalitātes kontroles nolūkos Pretsabrukšanas aparāts 4500 mm lūka (Stikla durvis ar logotipu pēc izvēles) Deflemators vai jaka kakls, lai nodrošinātu regulējamu atteces kontroli Iespēja novirzīt destilāta plūsmu līdz 5 uztvērējiem Automatizēta vadības sistēma (temperatūras, laiki, tilpumi, receptes) |
|
Foreshots uztvērējs (pēc izvēles) |
Sprādziendroša ventilācija Kalibrētā mērīšanas spēja (L) Iespēja sūknēt, lai mazgātu lādētāju vai portatīvo konteineru Spēj uzglabāt augstas izturības alkoholu |
|
Galvas uztvērējs Sekunžu uztvērējs (pēc izvēles) |
Sprādziendroša ventilācija Kalibrētā mērīšanas spēja (L) Iespēja pārsūknēt uz spirta lādētāju/gāzes vai pārnēsājamu konteineru Spēj uzglabāt augstas izturības alkoholu |
|
Intermediated Spirit (Hearts) uztvērējs |
Sprādziendroša ventilācija Kalibrētā mērīšanas spēja (L) Iespēja sūknēt uz jaunu tvertni vai portatīvo konteineru Spēj uzglabāt augstas izturības alkoholu |
|
Feints uztvērējs |
Sprādziendroša ventilācija Kalibrētā mērīšanas spēja (L) Iespēja sūknēt uz mazgāšanas/spirta lādētāju vai portatīvo konteineru Spēj uzglabāt augstas izturības alkoholu |
Nepieciešamie sūkņi iepriekšminētajiem uztvērējiem
|
Jauna Marka tvertne |
Sprādziendroša ventilācija Kalibrētā mērīšanas spēja (L) Spēj uzglabāt augstas izturības alkoholu |
|
Jauns Marka sūknis |
IECEx novērtēts |
|
Mucu uzpildes sistēma |
Masas plūsmas mērītājs vai valsts kalibrēta skala Uzpildes sistēma bez zudumiem Tvaiku atgūšana |
|
CIP sistēma |
Spēj piegādāt visu procesu aprīkojumu |
|
Dzesēšanas sistēma (glikols) |
Var atdzesēt līdz 12 fermentatoriem |
|
Glikola tvertne |
Amonjaks vai citi videi draudzīgi aukstumnesēji |
|
Dzesēšanas tornis |
Spēj nodrošināt kondensatorus Baktericīda (Legionella) automātiska dozēšana |
|
Katls |
Var piegādāt misu, destilatorus un iekārtas tehnoloģisko ūdeni |
|
Cauruļvadi/Šļūtenes |
Kā prasīts Pārtikas klases Karstumizturīgs Piemērots etanols CIP ķīmiski tolerants Nesmērē - HDPE vai cits |
|
Filtrēta/attīrīta ūdens sistēma |
RO UV sterilizācija Ogļu filtrēšana |
|
Notekūdeņu attīrīšanas sistēma |
Temperatūras un pH korekcija Cietvielu nosēdināšana un izņemšana |
|
Filtrēšanas, pildīšanas un marķēšanas iekārtas |
Automātiski/Manuāli Atbilst IECEx |
|
Gaisa kompresors |
(neobligāti) |
|
Padeve ar gaisu darbināmiem vārstiem un diafragmas sūkņiem |
|
|
Mērīšanas aparāti |
|
|
Alkometri |
|
|
SG hidrometri |
|
|
pH metrs |
|
|
Laboratorijas aprīkojums (pēc izvēles) |
Mikroskops Citometrs |
|
Iekrāvējs/elektriskais krāvējs |
Elektrisks (bez emisijām un bez aizdegšanās avota) |
|
Palešu domkrats |
>2000kg SWL |
|
Mucu plaukts |
Gorilla sakraujamie mucu statīvi |
|
Noliktavas plaukti |
|
|
Ķīmisko vielu uzglabāšanas skapji |
Oksidējošie materiāli Reducējoši materiāli |
|
HVAC sistēma |
Atbilstoša ventilācija, lai novērstu etanola tvaiku vai CO2 un iesala putekļu/miltu pārmērīgu uzkrāšanos |
|
Ugunsgrēka dzēšanas sistēma |
|
|
Drenāža |
|
Iekārtu saraksts ar 2000 litru mazgāšanas trauka strūklu, 1 200 litru spirta trauka destilācijas gatavu spirta rūpnīcas pilnīgas ražošanas līnijas sistēmu
| NĒ. | Vārds | Specifikācija | Daudzums |
| 1 | 2000L vara viskija mazgāšanas destilētājs | 2000L | 1 |
| 2 | 1200L vara viskija spirta destilētājs | 1200L | 1 |
| 3 | Drošs gars | Stikla un SS kombinācija | 1 |
| 4 | Darbības platforma | Nerūsējošais tērauds 304 | 1 |
| 5 | 1200L Low Wine savākšanas tvertne | 1200L | 1 |
| 6 | 900L Spirit Hearts savākšanas tvertne | 900L | 1 |
| 7 | 900 L gara galvas un astes savākšanas tvertne | 900L | 1 |
| 8 | 2,2KW pārsūknēšanas sūknis mazgāšanas šķidrumam & Spirit Heads, Spirit Tail |
2,2 kW | 1 |
| 9 | 0,75 KW Spirit Hearts pārneses sūknis | 0,75 KW | 1 |
| 10 | 4000L alkohola uzglabāšanas tvertne | 4000L | 1 |
| 11 | Augu dzirnavas | 1000 kg/h | 1 |
| 12 | Barošanas konveijers | saskaņošana | 1 |
| 13 | 2000L Mash Lauter Tun | 2000L | 1 |
| 14 | Vāja misas tvertne | 2000L | 1 |
| 15 | 16 ㎡ divu pakāpju plākšņu siltummainis | 16㎡ | 1 |
| 16 | MT SS darbības platforma | SS darbības platforma | 1 |
| 17 | 4000L karstā ūdens tvertne | 4000L | 1 |
| 18 | 2,2 kW karstā ūdens sūknis | 2,2 kW | 1 |
| 19 | 2000L fermentācijas tvertne | 2000L | 6 |
| 20 | 2.2KW ratiņu sūknis | 2,2 kW | 1 |
| 21 | pārtikas kvalitātes šļūtene | 6m 2gab, 8m 2gab | 4 |
| 22 | Tvaika ģenerators | 600 kW | 1 |
| 23 | 60 ZS dzesētājs | 60 ZS | 1 |
| 24 | Dzesēšanas cirkulācijas ūdens tvertne | 12000L | 1 |
| 25 | aukstā ūdens sūknis 5.5KW | 5,5 kW | 1 |
| 26 | Elektriskā vadības kārba (manuālas pogas tips) | Sprādziendroša elektriskā vadības kārba | 1 |
1. Maksājuma veids: 50 procenti iepriekš, 50 procenti pirms rūpnīcas izlaišanas sūtījuma.
2. Piedāvājuma derīguma termiņš: 30 dienas.
3. Iekārtas garantijas laiks ir viens gads.
4. Piezīmes:
4.1. Iepriekš minētais plāns ir provizorisks, mēs varam pielāgot vai pārveidot piedāvājumu atbilstoši klienta prasībām.
4.2. Pēc līguma parakstīšanas tiek veikta ražošana saskaņā ar abu pušu galīgi apstiprinātiem projekta rasējumiem.
4.3. Citāts attiecas uz procesa konfigurāciju, aprīkojums ir novietots atbilstoši dizaina izkārtojumam, un vēlāk to var mainīt atbilstoši klienta prasībām.
Ievads:
Boben ir viens no Ķīnas vadošajiem Ķīnas spirta destilācijas iekārtu ražotājiem un piegādātājiem, Boben rūpnīcas ražošanas bāze, kas atrodas Hangdžou, Ķīnā, Boben specializējas sarkanā vara un nerūsējošā tērauda destilācijas iekārtu un alus iekārtu pasūtījuma projektēšanā, ražošanā, uzstādīšanā un destilētājiem un alus darītavām.
Mūsu rūpnīca par tiešu rūpnīcas cenu piegādā visu, sākot no komerciāla apjoma destilācijas iekārtām un beidzot ar mājas destilētājiem uz galda.
Mēs izgatavojam destilāciju katlā, kas ir piemērota tradicionālā viskija, brendija vai ruma ražošanai, un nepārtrauktu kolonnu destilāciju, ēterisko eļļu destilētāju.
Mūsu aprīkojums Destilācijas iekārtas ir izgatavotas no vara un 304 nerūsējošā tērauda. Nerūsējošais tērauds ir izturīgs, varš labi vada siltumu un palīdz izvilkt aromātus.
Pieejamais tilpums ir no 5L līdz 16,000L, īpaši piemērots lietošanai destilācijā, ir viegli darbināms, viegli pieejams.
Boben vieglā rūpniecība nodrošina tiešu rūpnīcas cenu un profesionālu spirta destilācijas iekārtu produktu, tostarp mini darbvirsmas destilatorus, mājas destilācijas komplektus, mikrospirta rūpnīcu, komerciālās destilācijas iekārtas, lielu rūpniecisko spirta rūpnīcu, gatavās destilācijas sistēmu, sērijveida spirta rūpnīcu un nepārtraukto kolonnu destilāciju, mūsu Boben rūpnīca ir arī tiešs ēterisko eļļu un hidrosola destilētāju ražotājs plaši pielietojamās jomās.
Ražošanas plūsma:
Izejvielu griešana-velmēšana-metināšana-pulēšana-testēšana-montāža-testēšana
Pielietojums:
Alkohola spirta rūpnīcu aprīkojums ir plaši izplatīts daudzās nozarēs, alus darītavās, spirta rūpnīcās, un tās var sasniegt daudzfunkcionālus mērķus:
Vairāki mērķi:
destilēt stipros alkoholiskos dzērienus:
dažādu veidu alkohola destilēšanai:
hidrosola destilēšanai:
ēteriskās eļļas destilēšanai:
Klientu skate:
Francijas klients un Austrālijas alus darītava un spirta rūpnīca veiksmīgi ražo dzērienu partijas
Klienta lieliskā atlīdzība:
Līdz šim Boben rūpnīca ir pielāgojusi daudz dažādu izmēru un formu veidu katlu destilatorus, refluksa kolonnas destilatorus, daudzfunkcionālus spirta rūpnīcu klientiem visā pasaulē, saņēmusi neskaitāmas lieliskas atsauksmes.
kā arī daudzi atkārtoti pasūtījumi no veciem un jauniem klientiem.
Mēs esam pateicīgi mūsu lieliskajiem klientiem, kuri izvēlas mūsu Boben rūpnīcu, lai ražotu savu unikālo vērtīgo viskija destilatoru, brendiju, rumu, degvīnu, džinu, moonshine destilatorus utt.

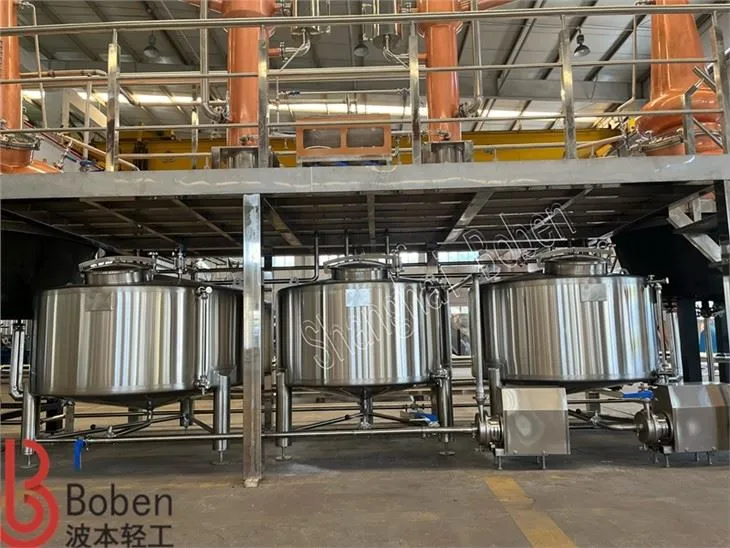

Boben ir izgatavojis vairāku dažādu izmēru gatavu īru mazgāšanas katlu, spirta katlu, viskija katlu destilācijas ražošanas līniju daudziem klientiem gan mājās, gan ārvalstīs.
Boben Pot Still destilācijas specifikācijas:
|
GARA VEIDS |
IEDAUDZĪBA |
KOMPONENTES |
|
Viskija destilētājs |
50-6000L |
Still pods, gulbja kakls, kondensators, CIP, cauruļu sistēma |
|
Degvīna destilētājs |
50-6000L |
Still pods, sīpolu galva, kolonna, deflegmators, kondensators, CIP, cauruļu sistēma |
|
Brednija destilētājs |
50-6000L |
Still pods, sīpolu galva, kolonna, deflegmators, kondensators, CIP, cauruļu sistēma |
|
Ruma destilētājs |
50-6000L |
Still katls, kolonna, kondensators, CIP, cauruļu sistēma |
|
Džina destilētājs |
50-6000L |
Still katls, kolonna, džina grozs, kondensators, CIP, cauruļu sistēma |
|
Vairāku alkoholisko dzērienu destilētājs |
50-6000L |
Still katls, sīpolu galva, kolonna, džina grozs, deflegmators, kondensators, CIP, cauruļu sistēma |
Pirmspārdošanas serviss un
Garantija:
Bez piedāvājumiem, amatniecības un tehniskām norādēm.
Mēs varam nodrošināt OEM pakalpojumus.
Mēs varam arī pielāgot aprīkojumu atbilstoši klienta vajadzībām.
Produktiem ir paredzēta 1 gada garantija galvenajām daļām.
Bieži uzdotie jautājumi, jautājumi un atbildes:
J: Cik ilga būs garantija?
A: 1 gada garantija
J: Kā ar uzstādīšanu un remontu?
A: Mēs sniedzam tiešsaistes instrukcijas vai nosūtām mūsu inženieri uz jūsu uzņēmumu, lai atrisinātu problēmu. Taču biļetes turp un atpakaļ ir jūsu pusē.
J: Kādus pakalpojumus mēs varam sniegt?
A: Pieņemtie piegādes noteikumi: FOB, CFR, CIF, EXW, DDP, DDU, ātrā piegāde;
Akceptētā maksājuma valūta: USD, EUR, CNY;
Pieņemtais maksājuma veids: T / T, L / C, Credit Cardl, Western Union, Alipay; Valoda, kurā runā: angļu, ķīniešu, spāņu
Šī viskija spirta rūpnīcas iekārta ir pārdošanā. Sastāv no misas, mazgāšanas destilācijas, spirta destilācijas, spirta seifa, fermentācijas tvertnēm utt
Sazinieties ar mani, lai iegūtu sīkāku informāciju
Pielāgot savu nepārtraukto kolonnu, lai ražotu džina viskija degvīna ruma mēness spirtu?
